Scaffold คืออะไร และเหตุใดการเลือกใช้วัสดุจึงมีความสำคัญ
A นั่งร้าน เป็นแพลตฟอร์มการทำงานยกระดับชั่วคราวและโครงสร้างรองรับที่ใช้ในการก่อสร้าง การบำรุงรักษา และโครงการโครงสร้างพื้นฐานเพื่อให้การเข้าถึงที่ปลอดภัยและความสามารถในการรับน้ำหนักบนที่สูง ประเภทของวัสดุและระบบจะกำหนดว่าโครงจะสามารถรองรับน้ำหนักได้มากเพียงใด สามารถสร้างได้เร็วแค่ไหน และสามารถนำกลับมาใช้ใหม่ได้กี่ครั้งก่อนที่จะเปลี่ยน
สำหรับโครงการโยธาและอุตสาหกรรมที่มีความต้องการสูง ระบบนั่งร้านเหล็ก—โดยเฉพาะ ระบบนั่งร้านเหล็กความแข็งแรงสูง —ได้กลายเป็นมาตรฐานทางวิศวกรรม แทนที่ไม้และอลูมิเนียมน้ำหนักเบา ซึ่งความสามารถในการรับน้ำหนัก ความมั่นคง และอายุการใช้งานที่ยืนยาวไม่สามารถต่อรองได้
ข้อได้เปรียบที่สำคัญของระบบนั่งร้านเหล็กที่มีความแข็งแรงสูง
- ความสามารถในการรับน้ำหนักที่เหนือกว่า: ท่อเหล็กและข้อต่อที่มีความแข็งแรงสูงตามมาตรฐาน บีเอส1139 และ EN74 สามารถรองรับโหลดการทำงานที่เกิน 50 kN ต่อมาตรฐาน ทำให้เหมาะสำหรับพื้นสะพาน แผ่นพื้นอุตสาหกรรม และชิ้นส่วนสำเร็จรูปที่มีน้ำหนักมาก
- ความเสถียรของมิติ: เหล็กไม่บิดเบี้ยว พองตัว หรือหดตัวเมื่อสัมผัสกับความชื้น โดยคงรูปทรงที่สม่ำเสมอตลอดอายุการใช้งานของระบบ
- นำกลับมาใช้ใหม่ได้สูง: เหล็กที่ได้รับการดูแลอย่างดี นั่งร้าน ระบบสามารถสร้างและรื้อถอนได้หลายร้อยครั้ง เพื่อกระจายต้นทุนเงินทุนไปยังหลายโครงการ

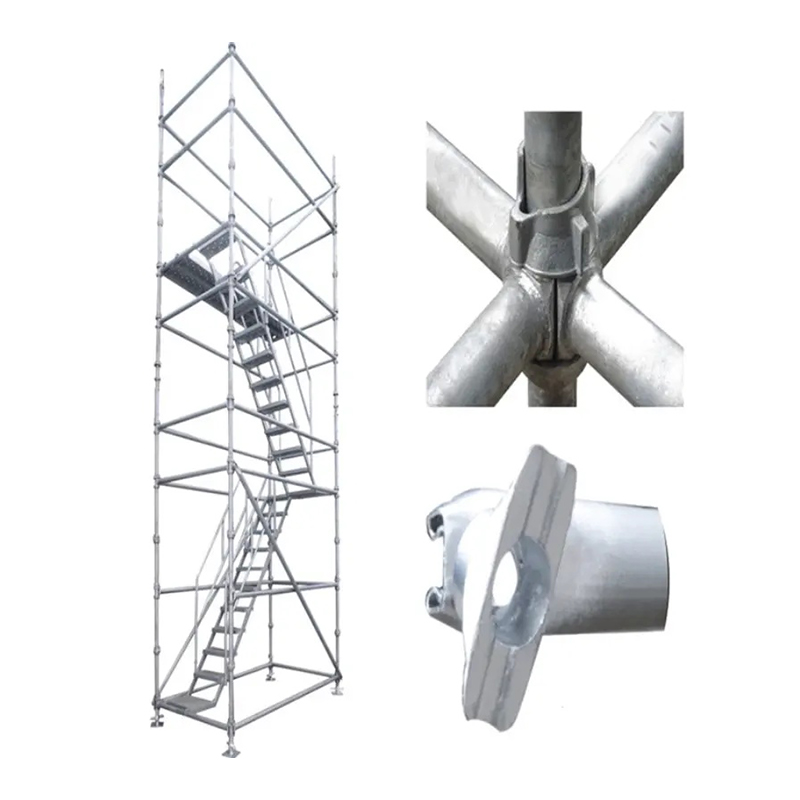

- ความเข้ากันได้: โครงเหล็กบูรณาการโดยตรงกับแบบหล่อเหล็ก อุปกรณ์ประกอบฉากที่ปรับได้ และระบบ ringlock หรือ cuplock node ที่ได้รับการรับรอง ทำให้เกิดแพลตฟอร์มรองรับที่เป็นหนึ่งเดียวสำหรับการเทที่ซับซ้อน
- การตรวจสอบย้อนกลับและการรับรอง: ผู้ผลิตที่ปฏิบัติตามมาตรฐาน ISO9001 จะมอบใบรับรองการทดสอบวัสดุและบันทึกการตรวจสอบเชิงขนาด ซึ่งสนับสนุนข้อกำหนดด้านเอกสารคุณภาพของสัญญาโครงสร้างพื้นฐานสาธารณะขนาดใหญ่
วิธีสร้างระบบนั่งร้านเหล็กที่มีความแข็งแรงสูง

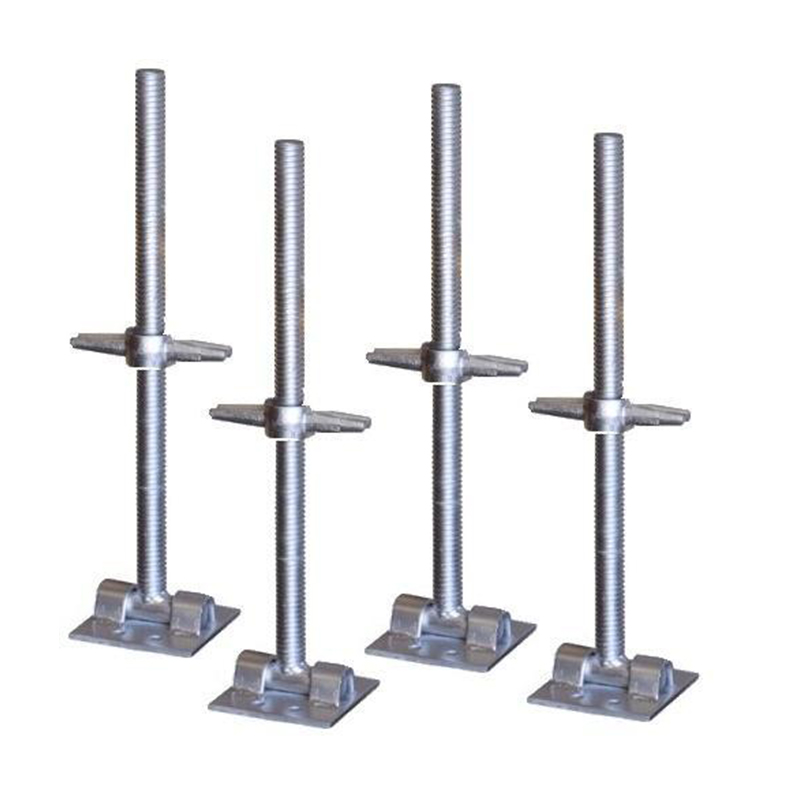

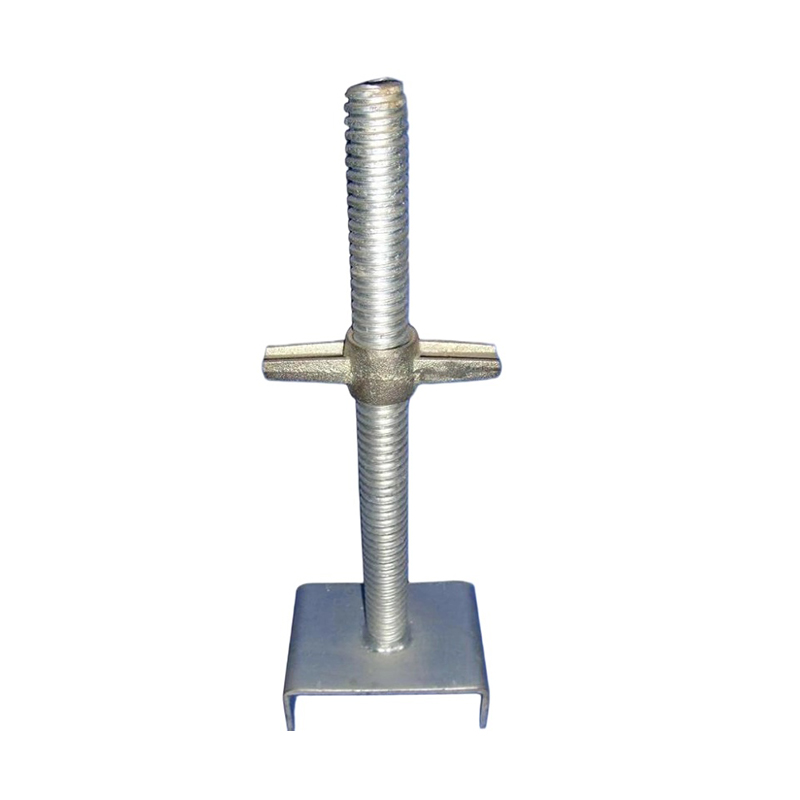

- การติดตั้งแผ่นฐานและแผ่นพื้นรองเท้า: แม่แรงฐานแบบปรับได้พร้อมแผ่นฐานเหล็กจะวางอยู่บนพื้นอัดแน่นหรือคอนกรีต โดยกระจายน้ำหนักในแนวตั้งไปยังพื้นที่รับน้ำหนักที่เพียงพอ
- ตำแหน่งมาตรฐาน (ท่อแนวตั้ง): มาตรฐานเหล็กที่มีความแข็งแรงสูงจะถูกแทรกเข้าไปในแม่แรงฐานและขยายในแนวตั้งที่ระยะห่างที่ออกแบบไว้ โดยทั่วไปจะมีศูนย์กลางอยู่ที่ 1.2–1.8 ม. ขึ้นอยู่กับข้อกำหนดในการรับน้ำหนัก

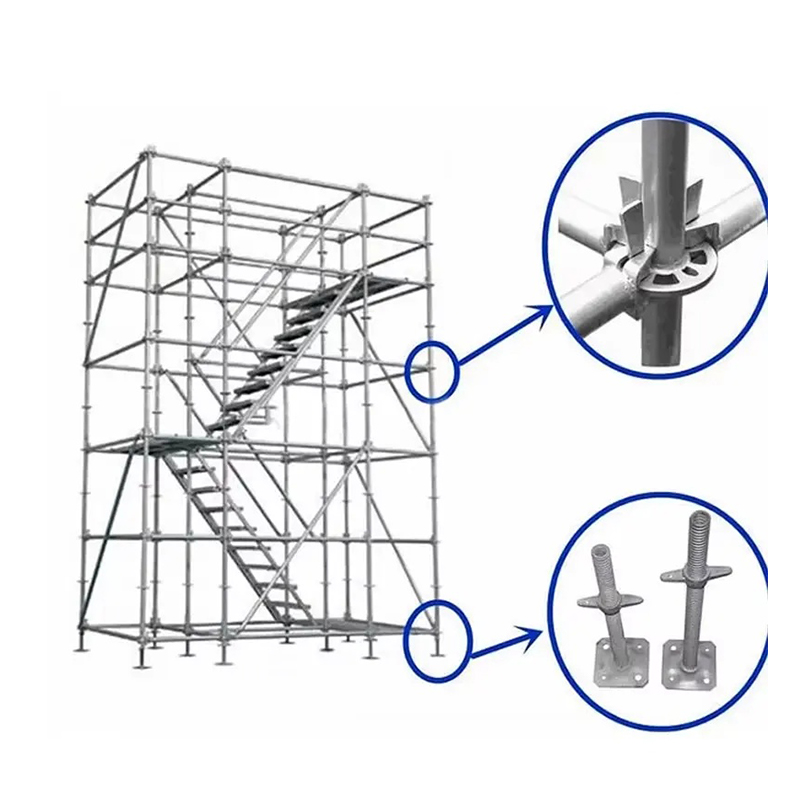

- การเชื่อมต่อบัญชีแยกประเภทและกรอบท้าย: บัญชีแยกประเภทและกรอบวงกบแนวนอนล็อคเข้ากับโหนดดอกกุหลาบ (ระบบริงล็อค) หรือข้อต่อถ้วย ทำให้เกิดกรอบสามมิติที่แข็งแกร่ง
- การค้ำยันในแนวทแยง: เหล็กจัดฟันแนวทแยงได้รับการติดตั้งตามช่วงเวลาที่กำหนดเพื่อให้มีความมั่นคงด้านข้าง และต้านทานลมและแรงเยื้องศูนย์
- แพลตฟอร์มการทำงานและราวกั้น: กระดานพื้นเหล็กหรือแผ่นไม้วางอยู่บนกรอบวงกบ; มีการติดตั้งแผงนิ้วเท้าและราวกั้นเพื่อให้สอดคล้องกับกฎเกณฑ์ป้องกันการล้ม
นั่งร้านรองรับงานหนัก: เมื่อระบบมาตรฐานยังไม่เพียงพอ
นั่งร้านรองรับงานหนัก เป็นรุ่นความจุสูงพิเศษที่ออกแบบมาเพื่อรองรับการเทคอนกรีตขนาดใหญ่เป็นพิเศษ แผ่นพื้นถ่ายโอน คานสะพาน หรือคานสำเร็จรูป โดยที่ภาระในแนวตั้งต่อจุดค้ำนั้นเกินกว่าที่โครงนั่งร้านมาตรฐานจะสามารถรับได้อย่างปลอดภัย
ตารางที่ 1: การเปรียบเทียบนั่งร้านมาตรฐานและนั่งร้านรับน้ำหนักหนัก | เกณฑ์ | นั่งร้านเหล็กมาตรฐาน | นั่งร้านค้ำยันสำหรับงานหนัก |
| โหลดทั่วไปต่อขา | มากถึง 20 กิโลนิวตัน | 50–200 กิโลนิวตัน |
| ความหนาของผนังท่อ | มาตรฐาน 3.2 มม | ส่วนหนา 4–6 มม |
| การใช้งานทั่วไป | เข้าถึงชานชาลาแผ่นพื้นไฟ | คานสะพาน แผ่นถ่ายโอน เทอุตสาหกรรม |
| จำเป็นต้องมีการคำนวณทางวิศวกรรม | บางครั้ง | เสมอ |
Nantong Hyson Road And Bridge Formwork Co., Ltd. เป็นผู้จัดหาระบบนั่งร้านรองรับงานหนักที่สร้างขึ้นตามมาตรฐานการผลิตขนาดใหญ่แบบเดียวกับที่ใช้บนสะพานแม่น้ำ Sutong Yangtze และสะพาน Taizhou พร้อมการเชื่อม AWS และ EN ที่ได้รับการรับรอง และเอกสารคุณภาพ ISO 9001 ฉบับเต็มสำหรับการจัดส่งแต่ละครั้ง
คำถามที่พบบ่อย
คำถามที่ 1: ระบบนั่งร้านควรปฏิบัติตามมาตรฐานใดสำหรับโครงการส่งออก
สำหรับโครงการระดับนานาชาติ การรับรองหลักๆ ได้แก่ BS1139 (มาตรฐานอังกฤษสำหรับ นั่งร้าน ท่อและข้อต่อ) EN74 (มาตรฐานยุโรปสำหรับข้อต่อ) และ ISO 9001 สำหรับระบบการจัดการคุณภาพของผู้ผลิต โครงการในตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ และแอฟริกามักระบุ BS1139 เป็นพื้นฐาน ขอใบรับรองการทดสอบวัสดุและรายงานการตรวจสอบขนาดจากซัพพลายเออร์ของคุณเสมอ
คำถามที่ 2: นั่งร้านค้ำยันสำหรับงานหนักได้รับการออกแบบสำหรับโครงการเฉพาะอย่างไร
วิศวกรโครงสร้างจะคำนวณน้ำหนักคอนกรีตทั้งหมด (น้ำหนักหน่วย × ความหนาของแผ่นพื้น × พื้นที่ต่อเสา) ใช้ปัจจัยด้านความปลอดภัยที่เหมาะสม จากนั้นเลือกขนาดท่อ ระยะห่างระหว่างขา และช่วงการค้ำยัน เพื่อให้ส่วนประกอบทุกชิ้นอยู่ในพิกัดความสามารถที่กำหนด สำหรับโครงการสะพานและแผ่นพื้นถ่ายโอน โดยทั่วไปจะต้องมีแบบร่างการออกแบบการค้ำยันอย่างเป็นทางการก่อนที่จะเริ่มงานในสถานที่
คำถามที่ 3: ระบบนั่งร้านเดียวกันสามารถใช้ทั้งการเข้าถึงและการค้ำยันหนักได้หรือไม่
ไม่เสมอไป โครงการเข้าถึงแบบมาตรฐานและโครงนั่งร้านสำหรับงานหนักใช้ส่วนของท่อ การให้คะแนนโหนด และการกำหนดค่าฐานที่แตกต่างกัน การผสมส่วนประกอบจากทั้งสองระบบโดยไม่มีการตรวจสอบทางวิศวกรรมนั้นไม่ปลอดภัย ซัพพลายเออร์ที่มีชื่อเสียงจะระบุว่าส่วนประกอบใดที่ได้รับการจัดอันดับสำหรับหน้าที่ค้ำยัน และจัดเตรียมตารางน้ำหนักบรรทุกเพื่อรองรับการคำนวณของวิศวกรประจำไซต์งาน
คำถามที่ 4: ควรดูแลรักษาโครงเหล็กอย่างไรเพื่อให้มีอายุการใช้งานยาวนานที่สุด
หลังจากแต่ละโครงการ ท่อและข้อต่อควรทำความสะอาดคอนกรีตและโคลน ตรวจสอบการโค้งงอหรือรอยแตกร้าว และเก็บไว้ใต้ที่กำบัง ส่วนประกอบที่เสียหายหรือผิดรูปอย่างเห็นได้ชัดต้องถอดออกจากบริการทันที การเคลือบผิว เช่น การทาสี การชุบสังกะสีแบบจุ่มร้อน หรือการเคลือบสีฝุ่น ควรได้รับการสัมผัสเมื่อได้รับความเสียหาย เพื่อป้องกันการกัดกร่อน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมชายฝั่งทะเลหรือมีความชื้นสูง
