แบบหล่อเหล็กคืออะไร?

แบบหล่อเหล็กคืออะไร? คู่มือฉบับสมบูรณ์สำหรับผู้เชี่ยวชาญด้านการก่อสร้าง

แบบหล่อเหล็ก เป็นระบบแม่พิมพ์แบบชั่วคราวหรือแบบใช้ซ้ำได้ที่ทำจากแผงเหล็ก โครง และตัวทำให้แข็ง ใช้ในการขึ้นรูปและรองรับคอนกรีตที่เทใหม่จนได้ความแข็งแรงของโครงสร้างเพียงพอ แบบหล่อเหล็กให้ความแม่นยำด้านมิติที่เหนือกว่า อายุการใช้งานยาวนานขึ้น และความสามารถในการทนต่อแรงกดดันคอนกรีตใหม่ได้สูงถึง 100 kN/m² ซึ่งแตกต่างจากทางเลือกอื่นที่ใช้ไม้หรือไม้อัด ทำให้เป็นตัวเลือกที่ต้องการสำหรับอาคารสูง สะพาน อุโมงค์ และโรงงานอุตสาหกรรม

กล่าวง่ายๆ ก็คือ หากคุณต้องการคุณภาพคอนกรีตที่สม่ำเสมอ ผิวสำเร็จที่เรียบเนียน และระบบการขึ้นรูปที่สามารถนำกลับมาใช้ใหม่ได้ 100 ครั้งขึ้นไปต่อหน่วย แบบหล่อเหล็กคือคำตอบทางวิศวกรรมที่ตอบโจทย์ความต้องการของโครงการของคุณ

ส่วนประกอบหลักของระบบแบบหล่อเหล็ก

ระบบแบบหล่อเหล็กทั้งชุดเป็นมากกว่าชุดแผง แต่ละองค์ประกอบมีบทบาททางโครงสร้างที่กำหนดไว้:

การทำความเข้าใจส่วนประกอบแต่ละส่วนช่วยให้วิศวกรไซต์เลือกระบบที่เหมาะสมสำหรับแรงดันการเท เฉพาะเป้าหมายการนำกลับมาใช้ใหม่ และรูปทรงทางโครงสร้างที่โครงการต้องการ

แบบหล่อฝาครอบแบบปรับได้: แม่นยำสำหรับทุกขนาดคอลัมน์

หนึ่งในนวัตกรรมที่ใช้งานได้จริงมากที่สุดภายใน แบบหล่อเหล็ก ครอบครัวคือ แบบหล่อหมวกแบบปรับได้ สำหรับคอลัมน์ รูปแบบคอลัมน์มาตรฐานมีความแข็ง ซึ่งหมายความว่าเหมาะกับขนาดหน้าตัดเดียวเท่านั้น ระบบฝาครอบแบบปรับได้ช่วยแก้ปัญหานี้ด้วยการใช้สลักเกลียวแบบเกลียวและแผงเลื่อนที่ช่วยให้แบบฟอร์มสามารถขยายหรือหดตัวได้ทั้งแนวนอนและแนวตั้ง เพื่อให้ตรงกับความสูงและความกว้างของคอลัมน์ที่ระบุในภาพวาดโครงสร้าง

เหตุใดความสามารถในการปรับเปลี่ยนจึงมีความสำคัญในไซต์งาน

• เสาเหล็กแบบปรับได้เดี่ยวสามารถครอบคลุมพื้นที่หน้าตัดต่างๆ ได้ ทำให้ไม่จำเป็นต้องซื้อหรือเช่าแผงขนาดคงที่หลายแผงสำหรับโครงการเดียว
• การปรับอย่างรวดเร็วด้วยสลักเกลียวแบบปรับได้หมายถึงการหยุดทำงานระหว่างการเทน้อยลง ซึ่งเป็นการเพิ่มประสิทธิภาพที่สำคัญสำหรับโครงการที่มีแผนผังพื้นซ้ำๆ
• โครงเหล็กที่แข็งแกร่งจะรักษารูปทรงที่แน่นอนในทุกรอบการเท ดังนั้นแต่ละคอลัมน์ในอาคารสูงจึงจัดแนวตามพิกัดความเผื่อโดยไม่ต้องแก้ไขด้วยตนเอง
• การนำกลับมาใช้ใหม่ในโครงการประเภทต่างๆ ทำให้ระบบมีความน่าสนใจในเชิงเศรษฐกิจสำหรับบริษัทให้เช่าแบบหล่อและผู้รับเหมารายใหญ่

แนะนำให้ใช้แบบหล่อฝาครอบแบบปรับได้โดยเฉพาะสำหรับอาคารพาณิชย์ งานโครงสร้างพื้นฐาน และโครงการใดๆ ที่ขนาดคอลัมน์แตกต่างกันไปตามพื้นหรือส่วนต่อส่วน

แบบหล่อคอนกรีตที่ไม่มีการรั่วไหล: ทำไมข้อต่อที่แน่นหนาจึงไม่สามารถต่อรองได้

การรั่วไหลของคอนกรีตที่ข้อต่อแบบหล่อถือเป็นข้อบกพร่องด้านคุณภาพที่พบบ่อยที่สุดและมีค่าใช้จ่ายสูงที่สุดในไซต์ก่อสร้าง ซีเมนต์เพสต์ที่รั่วซึมจะทำให้พื้นผิวรวงผึ้ง ทำให้องค์ประกอบโครงสร้างอ่อนแอลง และมักต้องใช้การปะปะที่มีราคาแพง หรือแม้แต่การรื้อถอนและเทใหม่ ระบบแบบหล่อคอนกรีตที่ไม่มีการรั่วไหลช่วยแก้ไขปัญหานี้ผ่านขอบแผงที่กลึงด้วยเครื่องจักรอย่างแม่นยำ การเชื่อมต่อลิ่มที่ประสานกัน และชุดฝาปิดที่ปิดสนิทซึ่งช่วยลดช่องว่างที่ข้อต่อทุกจุด

แบบหล่อเหล็กบรรลุประสิทธิภาพที่ปราศจากการรั่วได้อย่างไร

แผงเหล็กผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนของขนาดที่จำกัด ไม่เหมือนไม้อัดซึ่งจะพองตัว บิดเบี้ยว และสร้างช่องว่างหลังจากการสัมผัสกับความชื้น คุณสมบัติการออกแบบเฉพาะที่ป้องกันการรั่วซึม ได้แก่ :

• ขอบเฟรมเรียบกลึง เมทฟลัชเมื่อมีการเชื่อมต่อแผง โดยปิดรอยต่อก่อนที่จะกดคอนกรีต
• ระบบล็อคที่แข็งแกร่ง —หมุดลิ่ม สายรัดแบบแบน และแคลมป์—ที่ช่วยให้แผงอยู่ในแนวเดียวกันภายใต้แรงกดด้านข้างของการเทคอนกรีตแบบเต็มโดยไม่ให้แผงแยกออกจากกัน
• หน่วยมุมและฝาครอบ ด้วยรูปทรงเรขาคณิตที่ทับซ้อนกันซึ่งจะปิดผนึกขอบและเงื่อนไขสิ้นสุดที่แผงทั้งสองมาบรรจบกันเป็นมุม
• ความแข็งแกร่งของแผ่นหน้าเหล็ก ที่ต้านทานการปูดและการเสียรูป แม้ว่าแรงดันคอนกรีตสดจะอยู่ที่ 60–100 กิโลนิวตัน/ตรม.

สำหรับโครงสร้างกักเก็บน้ำ เช่น ถังเก็บน้ำ เขื่อน และห้องใต้ดิน ประสิทธิภาพการรั่วซึมเป็นศูนย์ไม่ได้เป็นสิ่งที่พึงประสงค์ มันเป็นข้อกำหนดเชิงโครงสร้างและกฎระเบียบ ความเสถียรของขนาดโดยธรรมชาติของแบบหล่อเหล็กทำให้เป็นโซลูชันมาตรฐานสำหรับการใช้งานที่มีความต้องการสูงเหล่านี้

แบบหล่อเหล็กกับไม้และอลูมิเนียม: การเปรียบเทียบเชิงปฏิบัติ

สำหรับโครงการขนาดกลางถึงขนาดใหญ่ที่มีรูปแบบโครงสร้างซ้ำๆ แบบหล่อเหล็กจะให้ต้นทุนต่อการเทต่ำที่สุดอย่างสม่ำเสมอเมื่อพิจารณาตลอดทั้งวงจรชีวิตของโครงการ

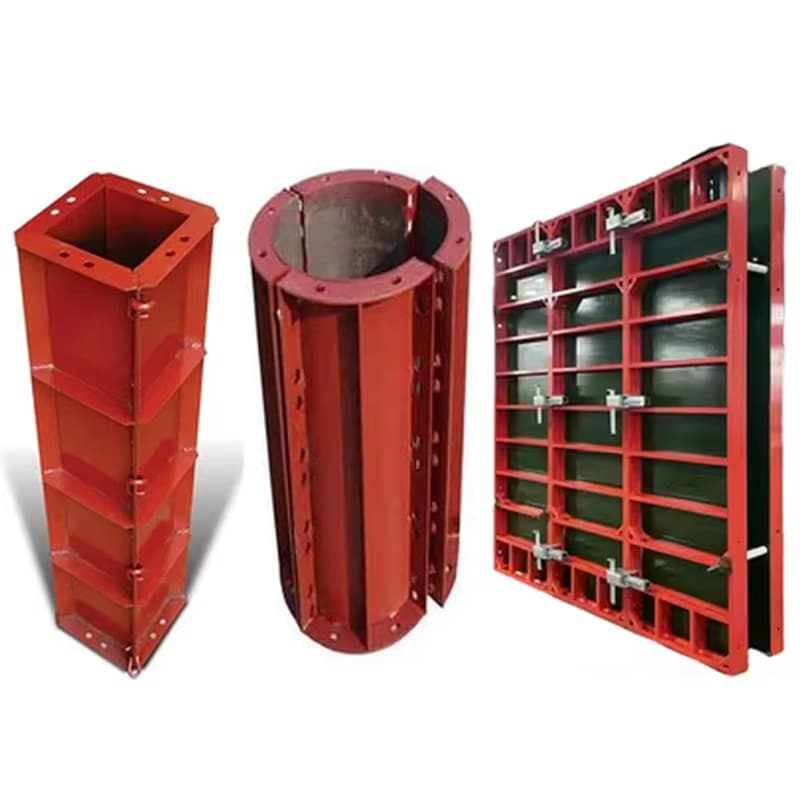

ประเภทของแบบหล่อเหล็กและการใช้งานที่ดีที่สุด

แบบหล่อผนัง

แผงแบบหล่อผนังเหล็กเป็นหน่วยโมดูลาร์ที่ออกแบบมาสำหรับหล่อผนังคอนกรีตแนวตั้ง ขนาดแผงมาตรฐานโดยทั่วไปมีตั้งแต่ 600×900 มม. จนถึง 900×1800 มม. โดยประกอบเข้าด้วยกันเพื่อให้เข้ากับความสูงหรือความยาวของผนัง มีการใช้กันอย่างแพร่หลายในอาคารพักอาศัย อาคารพาณิชย์ กำแพงกันดิน อุโมงค์ และชั้นใต้ดิน

แบบหล่อคอลัมน์

มีให้เลือกทั้งแบบตายตัวหรือแบบปรับได้ แบบหล่อเสาเหล็กจะสร้างเสาสี่เหลี่ยมจัตุรัส สี่เหลี่ยม หรือวงกลมที่มีหน้าตัดสม่ำเสมอ ระบบที่ปรับได้ครอบคลุมขนาดคอลัมน์ที่หลากหลายจากแผงชุดเดียว ช่วยลดสินค้าคงคลังของอุปกรณ์ในโครงการที่มีหลายชั้น

แบบหล่อพื้นและคาน

แบบหล่อพื้นประกอบด้วยแผงดาดฟ้าเหล็กแนวนอนที่รองรับโดยอุปกรณ์ประกอบฉากเหล็กแบบปรับได้ สามารถตั้งค่าความสูงของเสาได้อย่างแม่นยำเพื่อให้ตรงกับความสูงจากพื้นถึงพื้น และแผงจะถูกถอดออกและรีเซ็ตสำหรับแต่ละระดับพื้นต่อเนื่องกัน สำหรับแผ่นพื้นอุตสาหกรรมหรือพื้นสะพานที่มีช่วงกว้าง แบบหล่อแผ่นเหล็กรองรับน้ำหนักเทคอนกรีตทั้งหมดโดยไม่มีการโก่งตัว

แบบหล่อผนังด้านเดียว

ใช้เมื่อจำกัดการเข้าถึงผนังด้านเดียว—กับโครงสร้างที่มีอยู่หรือใบหน้าที่ขุด—ด้านเดียว แบบหล่อเหล็ก พุกผ่านแผ่นพื้นหรือฐานราก และต้านทานแรงกดคอนกรีตเต็มจำนวนจากทิศทางเดียวเท่านั้น ระบบนี้เป็นเรื่องปกติในการก่อสร้างชั้นใต้ดินและการปรับปรุงโครงสร้างพื้นฐาน

แบบหล่ออุโมงค์และแบบวงกลม

แผงเหล็กโค้งสามารถประดิษฐ์ตามรัศมีเฉพาะสำหรับบุในอุโมงค์ เสาทรงกลม และผนังโค้งทางสถาปัตยกรรม ส่วนที่เป็นเหล็กแข็งจะยึดรัศมีไว้ภายใต้แรงกดเท ทำให้พื้นผิวภายในเรียบเนียนซึ่งต้องการการตกแต่งเพียงเล็กน้อย

แบบหล่อเหล็กและโครงสร้างเหล็กสำเร็จรูป: ความร่วมมือโดยธรรมชาติ

แบบหล่อเหล็กไม่มีอยู่โดดเดี่ยว มักใช้ในการก่อสร้างอาคารที่สร้างจากเหล็ก การประชุมเชิงปฏิบัติการโครงสร้างเหล็กช่วงที่ชัดเจน และ อาคารคลังสินค้าสำเร็จรูป มักประกอบด้วยฐานรากคอนกรีต แผ่นพื้น และแกนรับน้ำหนักซึ่งต้องใช้แบบหล่อเหล็กในระหว่างขั้นตอนการก่อสร้าง

เหตุใดการเชื่อมต่อนี้จึงมีความสำคัญต่อการวางแผนโครงการ

• ฐานรากของอาคารคลังสินค้าที่ออกแบบล่วงหน้าจะต้องเทด้วยแบบหล่อเหล็กที่มีความแม่นยำสูงเพื่อให้ได้ตำแหน่งสลักเกลียวที่ต้องการโดยโครงเหล็กโครงสร้าง ข้อผิดพลาดด้านมิติจะถ่ายโอนโดยตรงไปยังเฟรมหลักที่ไม่ตรงแนว
• การออกแบบเวิร์กช็อปที่มีช่วงระยะห่างที่ชัดเจนช่วยขจัดเสาภายใน ดังนั้นผนังคอนกรีตและเสาโดยรอบที่รองรับระบบหลังคาเหล็กจะต้องถูกสร้างขึ้นให้มีความสูงและพิกัดความเผื่อในการจัดตำแหน่งที่แน่นอน ซึ่งเป็นงานที่แบบหล่อผนังเหล็กเป็นเลิศ
• ลักษณะแบบหล่อเหล็กแบบโมดูลาร์ที่สามารถนำกลับมาใช้ใหม่ได้นั้นสอดคล้องกับปรัชญาด้านประสิทธิภาพเบื้องหลังอาคารที่ออกแบบไว้ล่วงหน้า: ส่วนประกอบที่ได้มาตรฐาน การติดตั้งที่รวดเร็ว และของเสียในสถานที่น้อยที่สุด

เมื่อซัพพลายเออร์จัดหาทั้งระบบเหล็กโครงสร้างและโซลูชั่นแบบหล่อเหล็กที่เข้ากันได้ จะเพิ่มความคล่องตัวในการจัดซื้อ ลดความยุ่งยากในการประสานงานทางวิศวกรรม และลดความเสี่ยงของข้อผิดพลาดในการเชื่อมต่อระหว่างขั้นตอนคอนกรีตและเหล็กของโครงการ

วิธีการเลือกระบบแบบหล่อเหล็กให้เหมาะสม

การเลือกแบบหล่อเหล็กที่เหมาะสมจะต้องอาศัยการจับคู่ข้อกำหนดของระบบกับตัวแปรของโครงการ พิจารณาเกณฑ์การตัดสินใจต่อไปนี้:

1. แรงดันเทคอนกรีต: คำนวณแรงดันด้านข้างที่คาดหวังโดยพิจารณาจากอัตราการเท น้ำหนักต่อหน่วยคอนกรีต และความสูงขององค์ประกอบ เลือกข้อมูลจำเพาะของแผงและก้านผูกที่เกินค่านี้โดยมีปัจจัยด้านความปลอดภัยที่เหมาะสม
2. เรขาคณิตโครงสร้าง: ผนัง เสา แผ่นพื้น และส่วนโค้งแต่ละส่วนต้องมีการกำหนดค่าแผงที่แตกต่างกัน ยืนยันว่าระบบที่เลือกสามารถรวมและขยายให้ครอบคลุมโครงสร้างทุกประเภทในโครงการของคุณได้
3. เป้าหมายการใช้ซ้ำ: ประมาณจำนวนรอบการเททั่วทั้งโครงการ หากจะใช้ระบบมากกว่า 50 ครั้ง แผงเหล็กสำหรับงานหนักที่มีการชุบสังกะสีแบบจุ่มร้อนหรือเคลือบพื้นผิวด้วยผงจะช่วยลดต้นทุนการบำรุงรักษา
4. ข้อกำหนดการตกแต่งพื้นผิว: คอนกรีตสถาปัตยกรรมเปลือยต้องการหน้าเหล็กที่เรียบเนียนและเข้ากันได้กับสารช่วยปลดปล่อย คอนกรีตโครงสร้างมาตรฐานสามารถทนต่อข้อบกพร่องของพื้นผิวเล็กน้อยได้
5. อุปกรณ์การจัดการไซต์: รูปแบบแก๊งค์เหล็กหนักจำเป็นต้องมีการรองรับเครน สำหรับไซต์ที่ไม่มีเครนเข้าถึง แผงติดตั้งแบบโมดูลาร์ที่เบากว่าหรือระบบชั้นเหล็กที่รวมโครงเหล็กเข้ากับหน้าไม้อัดเป็นทางเลือกที่ใช้งานได้จริง
6. การสนับสนุนซัพพลายเออร์: ซัพพลายเออร์ที่เชื่อถือได้ควรจัดเตรียมแบบร่าง รายละเอียดการเชื่อมต่อ และการคำนวณทางวิศวกรรมก่อนส่งมอบ เพื่อลดข้อผิดพลาดในการแก้ไขปัญหาและข้อผิดพลาดในการติดตั้งที่ไซต์งาน

การบำรุงรักษาและอายุการใช้งานยาวนาน: ใช้ประโยชน์สูงสุดจากแบบหล่อเหล็ก

แบบหล่อเหล็กเป็นเงินลงทุน ด้วยขั้นตอนการบำรุงรักษาที่ถูกต้อง ระบบคุณภาพจึงสามารถคงประสิทธิผลได้เป็นเวลาหลายทศวรรษ แนวทางปฏิบัติที่สำคัญ ได้แก่ :

• ทำความสะอาดหลังการใช้งานทุกครั้ง: ขจัดคราบคอนกรีตออกจากหน้าแผงและขอบโครงก่อนที่จะแข็งตัว คอนกรีตที่แข็งตัวจะสร้างพื้นผิวที่ไม่เรียบจนทำให้เกิดรอยรั่วในการเทครั้งถัดไป
• ใช้สารช่วยปลดปล่อยก่อนการเทแต่ละครั้ง: น้ำมันหล่อเย็นแบบเคลือบบางและสม่ำเสมอช่วยลดการยึดเกาะระหว่างหน้าเหล็กกับคอนกรีต ปกป้องผิวสำเร็จและทำให้ลอกเร็วขึ้น
• ตรวจสอบและซ่อมแซมการเคลือบ: สีที่บิ่นหรือการชุบสังกะสีที่เสียหายจะทำให้เหล็กฐานเกิดการกัดกร่อน ซ่อมแซมพื้นที่ที่เสียหายโดยทันที โดยเฉพาะในบริเวณชายฝั่งหรือมีความชื้นสูง
• แผงจัดเก็บเรียบและปิด: วางแผงบนพื้นราบห่างจากความชื้นและสัมผัสกับสภาพอากาศโดยตรง เพื่อป้องกันการบิดงอของส่วนประกอบเฟรมและแผ่นหน้า
• ตรวจสอบขั้วต่อและสายรัด: หมุดลิ่ม สายรัดแบน และแคลมป์มีรอบการโหลดซ้ำๆ ตรวจสอบการเสียรูปหรือการแตกร้าว และเปลี่ยนส่วนประกอบที่สึกหรอก่อนที่จะกระทบต่อความสมบูรณ์ของข้อต่อ

แบบหล่อที่ได้รับการดูแลในระดับนี้มักจะประสบความสำเร็จ 200 รอบการใช้ซ้ำ โดยกระจายการลงทุนเริ่มแรกไปในเทจำนวนมาก และมอบต้นทุนต่อการใช้งานที่ไม่มีระบบไม้แบบใช้ครั้งเดียวใดเทียบได้

สรุป: แบบหล่อเหล็กเป็นรากฐานทางวิศวกรรมของการก่อสร้างคอนกรีตสมัยใหม่

ตั้งแต่แบบหล่อฝาครอบแบบปรับได้สำหรับขนาดคอลัมน์แปรผันไปจนถึงระบบผนังที่ไม่มีการรั่วไหลสำหรับโครงสร้างกักเก็บน้ำ แบบหล่อเหล็กให้ความแม่นยำ ความแข็งแรง และสามารถนำกลับมาใช้ใหม่ได้ตามความต้องการในการก่อสร้างคอนกรีตในวงกว้าง ความเข้ากันได้กับอาคารคลังสินค้าที่ออกแบบไว้ล่วงหน้าและโครงสร้างเหล็กช่วงกว้างทำให้เป็นตัวเลือกที่สมเหตุสมผลเมื่อคอนกรีตและเหล็กโครงสร้างต้องทำงานร่วมกันจนถึงระดับความคลาดเคลื่อนระดับมิลลิเมตร

ไม่ว่าคุณกำลังวางแผนสร้างอาคารพักอาศัยสูง โรงงานอุตสาหกรรมสำเร็จรูป หรือโครงการโครงสร้างพื้นฐานขนาดใหญ่ ระบบแบบหล่อเหล็กที่เหมาะสมจะช่วยลดการสูญเสียวัสดุ เร่งรอบการเท และให้ผิวสำเร็จที่ต้องมีการแก้ไขน้อยที่สุด การเลือกซัพพลายเออร์ที่ได้รับการสนับสนุนด้านวิศวกรรม ความสามารถในการผลิตตามสั่ง และการอ้างอิงโครงการที่ได้รับการพิสูจน์แล้วเป็นขั้นตอนเดียวที่สำคัญที่สุดในการบรรลุผลลัพธ์ดังกล่าว
